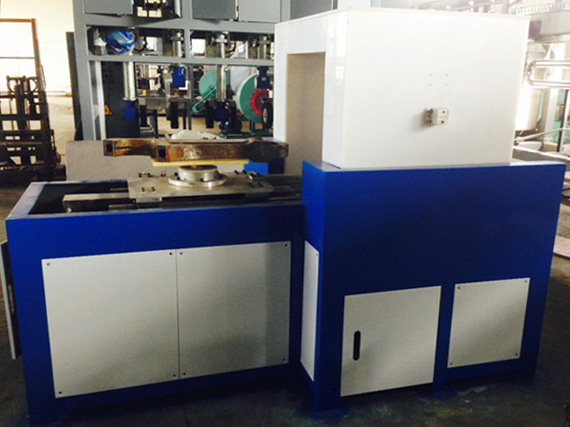

CJW-2000型車鉤零件(多功能)磁粉探傷機
◆功能:固定式、半自動化設備,可無損檢測鉤體、鉤尾框、鉤舌、搖動座、軸箱體、齒輪箱體、電機殼體、制動盤、大齒輪等結構復雜零件表面及淺表面裂紋。
◆特點及技術參數
1.采用三組交叉線圈產生的三維旋轉磁場對工件進行全方位復合磁化。

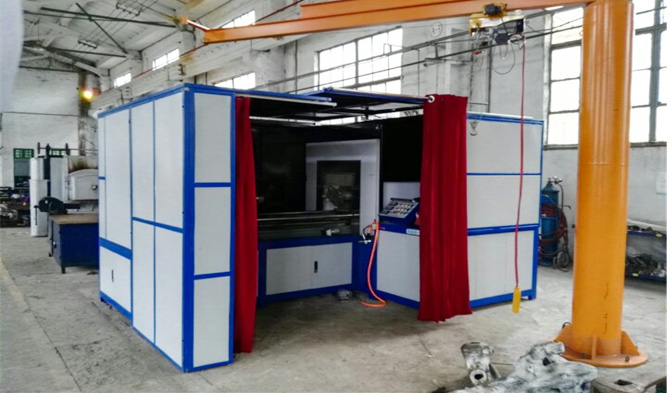

2.采用井式結構,懸掛式上下料方式,完成噴淋、充磁、觀察、退磁等工序,根據工作需要可手動或自動操作,使用方便。
3.設備設有磁化變壓器,所有磁化變壓器均采用低電壓大電流的輸出方式,保證操作者的人生安全。
4.技術參數:磁化電流:0~2000A 連續可調
磁場強度:探傷部位表面縱向磁場強度及周向切向磁場強度大于2400A/m
靈敏度:A1-15/50型試片顯示清晰;
剩磁:衰減式退磁,剩磁≤0.3mT
光照度:距燈源380mm處的工件表面紫外線強度≥1500μW/cm2
◆使用單位:南昌車輛段、武昌客車車輛段、日照車輛段、南寧車輛段、濟南車輛段、沈陽軌道車輛有限公司、三棵樹車輛段、重慶機務段、豐臺機務段、天津機務段、唐山機務段、邯鄲機務段、北京機務段、延安機務段
